A |
| 技術參數Specifications 使用線數(Hole count): 1 2 3 4 6 溫度范圍（Temperature range): -25℃～85℃ 額定電壓（Rated voltage):300V. AC/DC 額定電流（Rated current): 12A |
B |
|
端子 Terminal
型號 Type | 圖號 Pic | 壓線范圍 Wire Range | 厚度 Thickness | 材質 Material | 尺寸 Dimension (mm) | 對照表 Comparison No. | 備注 Remark | |||
AWG# | mm2 | L | W | E | ||||||
DJ611-6.3AS | A | 20~17 | 0.5~1.0 | 0.4 | 黃銅 | 24.5 | 6.3 | 7.7 | 插頭 | |
DJ611-6.3A | 20~17 | 0.5~1.0 | 0.4 | 黃銅 | 24.5 | 6.3 | 7.6 | 插頭 | ||
DJ611-6.3B | 17~14 | 0.9~1.8 | 0.4 | 黃銅 | 24.5 | 6.3 | 7.7 | 插頭 | ||
DJ611-6.3C | 14~12 | 2.0~3.0 | 0.4 | 黃銅 | 24.5 | 6.3 | 8.0 | 插頭 | ||
DJ611-6.3AL | 20~17 | 0.5~1.0 | 0.4 | 黃銅 | 25.4 | 6.3 | 7.2 | 插頭 | ||
DJ611-6.3BL | 17~14 | 0.9~1.8 | 0.4 | 黃銅 | 25.4 | 6.3 | 7.2 | 插頭 | ||
DJ611-6.3CL | 14~12 | 2.0~3.0 | 0.4 | 黃銅 | 25.4 | 6.3 | 8.2 | 插頭 | ||
DJ621-B6.3A | B | 20~17 | 0.5~1.0 | 0.4 | 磷銅 | 21.5 | 7.45 | 7.3 | 插座 | |
DJ621-B6.3B | 17~14 | 0.9~1.8 | 0.4 | 磷銅 | 21.5 | 7.45 | 7.3 | 插座 | ||
DJ621-B6.3C | 14~12 | 2.0~3.0 | 0.4 | 磷銅 | 21.5 | 7.45 | 7.3 | 插座 | ||
塑料件Plastic parts
線數 Hole count | 插頭 Plug for male terminal | 插座 Receptacle for female terminal |
1 | DJ7011-6.3-11
| DJ7011-6.3-21
|
2 | DJ7021-6.3-11
| DJ7021-6.3-21
|
3 | DJ7031-6.3-11
| DJ7031-6.3-21 |
4 | DJ7041-6.3-11
| DJ7041-6.3-21
|
6 | DJ7061-6.3-11
| DJ7061-6.3-21
|

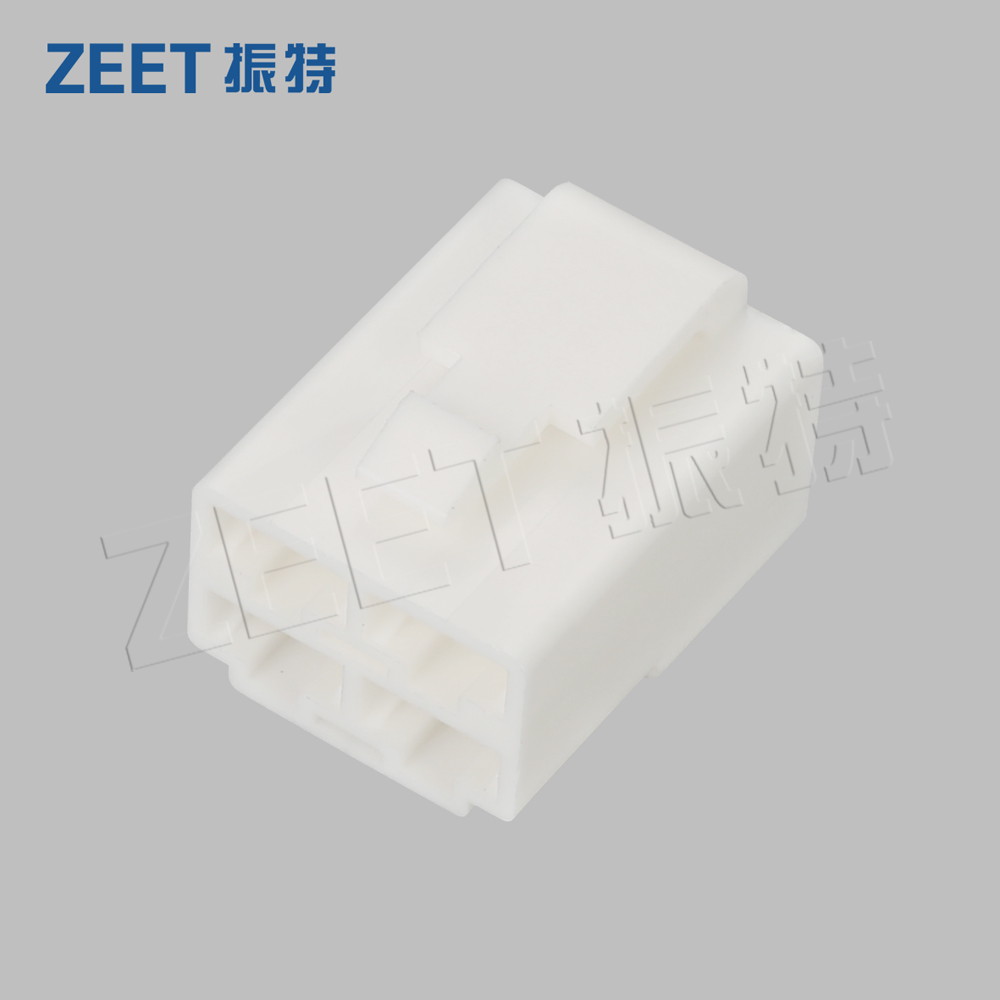

產品型號(Product spec)：DJ7041-6.3-21
使用線數(Hole count)：4
基本尺寸(Basic sizes)：L=25，W=19，H=13.2
材質(Material quality)：PA66/PAV0
顏色(Colour)：白色/黑色/紅色
