A |
| 技術參數Specifications 使用線數(Hole count): 1 2 3 溫度范圍（Temperature range): -25℃～85℃ 額定電壓（Rated voltage):300V. AC/DC 額定電流（Rated current): 25A~30A |
B | |

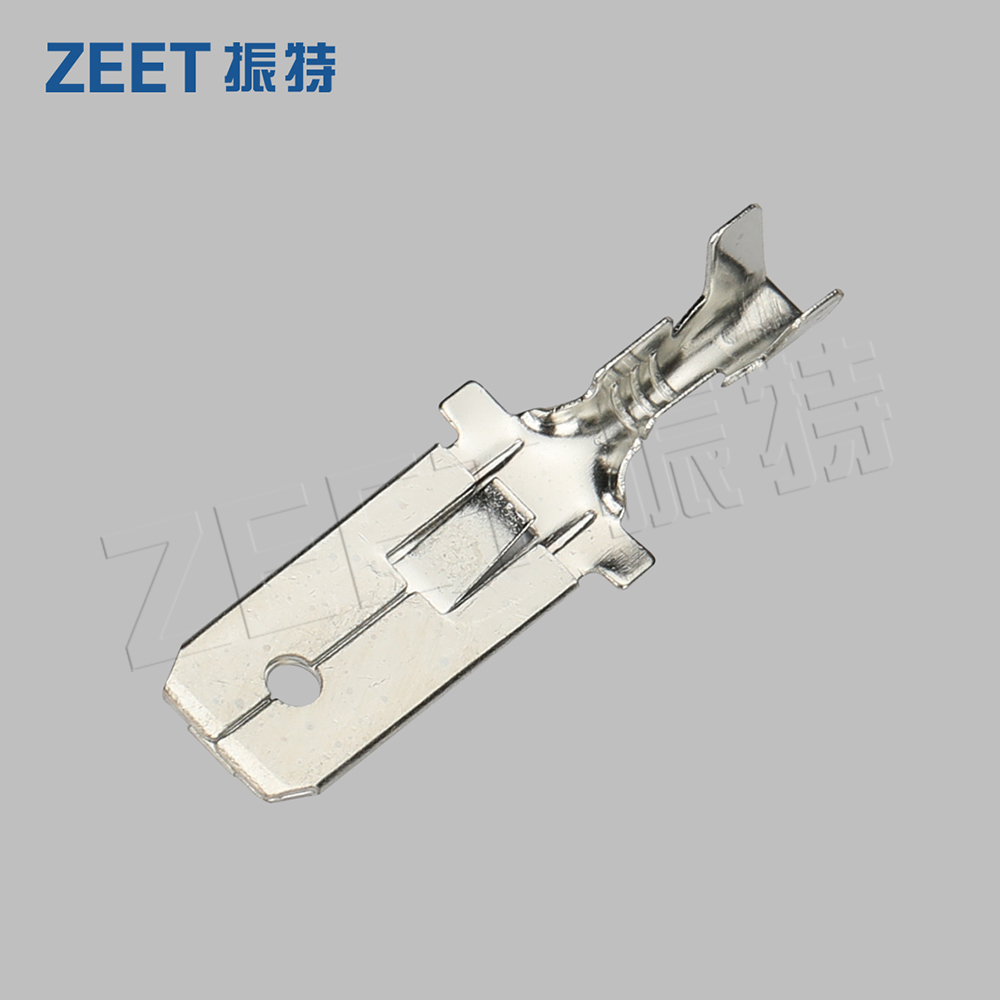

端子 Terminal
型號 Type | 圖號 Pic | 壓線范圍 Wire Range | 厚度 Thickness | 材質 Material | 尺寸 Dimension (mm) | 對照表 Comparison No. | 備注 Remark | |||
AWG# | mm2 | L | W | E | ||||||
DJ611-7.8A-B | A | 17~14 | 0.9~1.8 | 0.4 | 黃銅 | 30.2 | 7.8 | 9.5 | 插頭 | |
DJ611-7.8A-C | 13~12 | 2.5~3.5 | 0.4 | 黃銅 | 30.2 | 7.8 | 9.5 | 插頭 | ||
DJ621-E7.8A-B | B | 17~14 | 0.9~1.8 | 0.4 | 黃銅 | 24.5 | 9.0 | 9.3 | 插座 | |
DJ621-E7.8A-C | 13~12 | 2.5~3.5 | 0.4 | 黃銅 | 24.5 | 9.0 | 9.3 | 插座 | ||
塑料件Plastic parts
線數 Hole count | 插頭 Plug for male terminal | 插座 Receptacle for female terminal |
1 | DJ7014-7.8-11
| DJ7014-7.8-21
|
2 | DJ7021-7.8-11
| DJ7021-7.8-21
|
3 | DJ7031-7.8-11
| DJ7031-7.8-21
|
使用線數(Hole count): 1 2 3
溫度范圍（Temperature range): -25℃～85℃
額定電壓（Rated voltage):300V. AC/DC
額定電流（Rated current): 25A~30A
